变截面梁双枪埋弧自动焊专机

  • 所属分类:焊接成套设备
  • 更新时间:2021-05-14
  • 联系电话:18012313115
  • 产品详情
  • 工艺流程

  设备介绍

  用于挂车纵梁和工字钢的对边自动焊接。

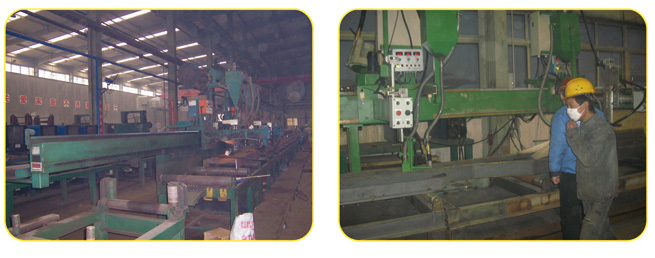

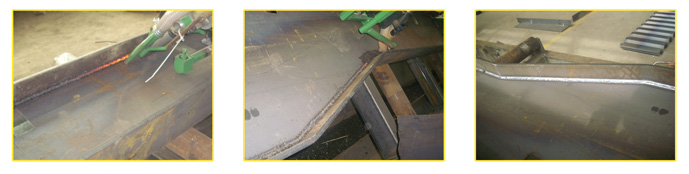

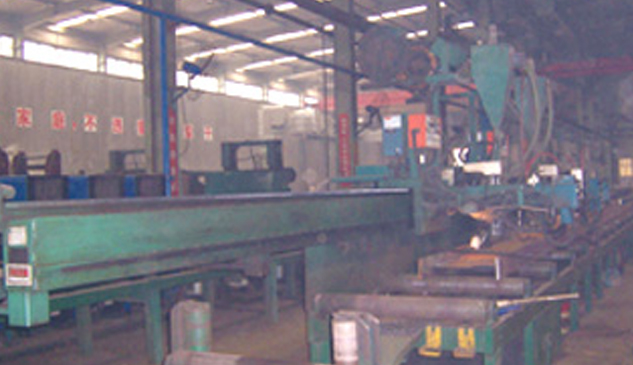

  埋弧自动焊机采用轨道、悬臂双车式结构,两台焊接小车带动埋弧焊枪在轨道上行走,行走小车采用齿轮齿条带动,焊接平稳,一次完成两条焊缝的焊接。两台焊接小车在同一根轨道梁上行走,节约了生产场地,纵梁进出方便,操作空间大,操作方便,是国内外*先进的纵梁自动焊机。本机对变截面梁采用柔性自动仿形跟踪技术,实现自动即时跟踪进行焊接,在变截面处焊接时无需调整焊枪位置。

  采用PLC可编程控制技术、微电子技术,具有焊缝成型美观,质量可靠、生产效率高、操作简单方便的特点。该设备无需制作地面轨道基础,随时可移动。

  埋弧自动焊机由轨道梁、焊接行走小车、焊枪电动十字调整系统、控制系统、自动跟踪装置、焊剂回收装置、埋弧焊电源等组成。





  技术参数

项 目

技术参数

焊接电源型号

根据客户要求选择

焊接小车行走方式

齿轮齿条式

焊接材料

碳钢、合金钢、不锈钢

焊接材料厚度

6mm~40mm

有效焊接宽度

200-800mm

有效焊接长度

14000 mm (根据客户要求)

整机空行速度

5000 mm/min

焊接速度

200mm/min -1000mm/min

焊接速度调节

无级调速

焊枪位置调整方式

自动跟踪

焊丝直径

3.2  4 mm

机头垂向位移量

260mm

机头横向位移

500mm

焊剂放收方式

自动

焊剂斗容量

50Kg

外观质量

符合JB/T7949-1999钢结构焊缝外形尺寸
